Dwa miesiące temu pomyślałem że tej poźnej wiosny i latem będzie kilka wypraw dx-owych, które chętnie bym posłuchał na dolnych pasmach. W tym czasie zazwyczaj beverages z pola zdjęte bo co chwila wjeżdzają tam jakieś maszyny i coś sypią i rozpryskują.

Strona sp3key.com to moja jedna z obowiązkowych i natrafiłem tam na ilustrowany opis nowego rozwiazania anteny odbiorczej na low band postawionej na stosunkowo niewielkiej przestrzeni 30x30m, czyli dla mnie to antena całoroczna.

Konstruktor, Bogdan SP3RBR mimo ze kilka układów juz na terenie SP działało, do mojego pomysłu zapalił się tak, że przyjechał na montaż wraz z drugim ciekawskim, Przemkiem SP7VC. A zapał wynikal z tego że po postawieniu, zmontowaniu i uruchomieniu (3 godz i 15 min) mogliśmy porownać z 9-oma beverages 320m długości jak i 4 square verticals by COM-TEK - mojej podstawowej anteny nadawczej na 80m. Rezultaty były takie że rozjechaliśmy się po 3 dniach a ja w samotności dalej godzinami przełączałem kierunki we wszystkich ant low band. Na 7 Mc nowa 4 square K9AY okazała się lepsza od beverages. Na 80m beverages były "spokojniejsze" ale 4 square verticals przenosiły więcej qrn i działały mniej kierunkowo od 4 square K9AY.

Efekt który uzyskałem zrekompensował stosunkowo nieduże koszty związane z tą anteną.

Polecam

Od trzech tygodni mam postawioną 4 x K9AY /kwiecień 2005/. Po tym okresie mogę coś napisać. Pierwszą próbę jaką robiłem to odłączyłem trzy anteny i pracowałem na jednej. Wynik jest taki że nie możemy porównywać jednej antenty K9AY do 4 square K9AY. Każdy drut 60 m długości jest lepszy od pojedyńczej K9AY.

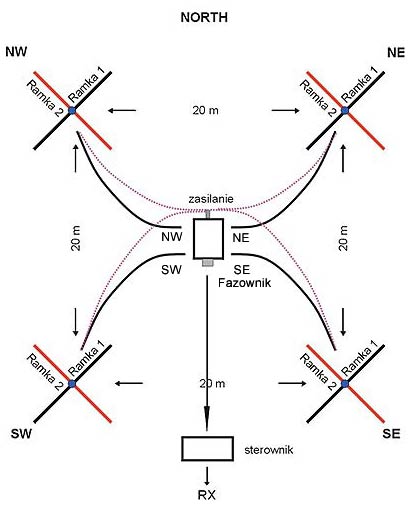

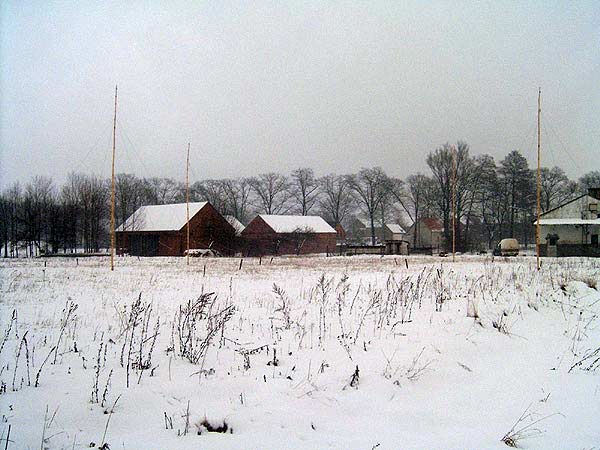

Antenę powiesiłem na wędkach z włókna szklanego. Cena wędki długości 8 m wynosi 43 zł. Dwa metry końcówek odłożylem a doł wędki przedłużyłem 1,5 m-rową rurą aluminiową fi 50 mm. Takie rozwiązanie pozwoliło mi wkopać 50 cm rury co daje mi uziom anteny. Lokalizacja - postawiłem środek 4 x K9AY 65 m od najbliższego masztu. Moje rozwiazanie jest na 80 m. Wielkim zaskoczeniem było że antena pracuje rownież na 40 m. To że pracuje na 40 m jest mało powiedziane, pracuje rewelacyjnie. Na 160 m ta wersja nie pracuje.

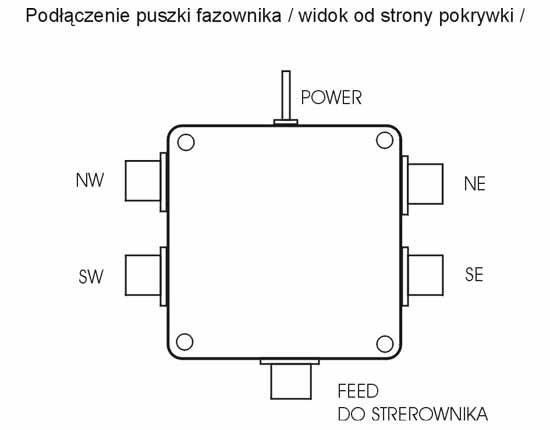

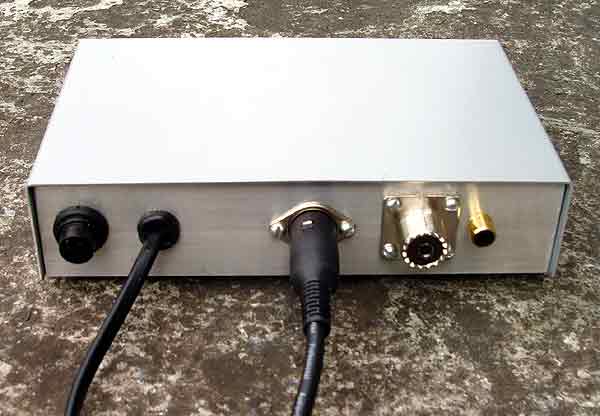

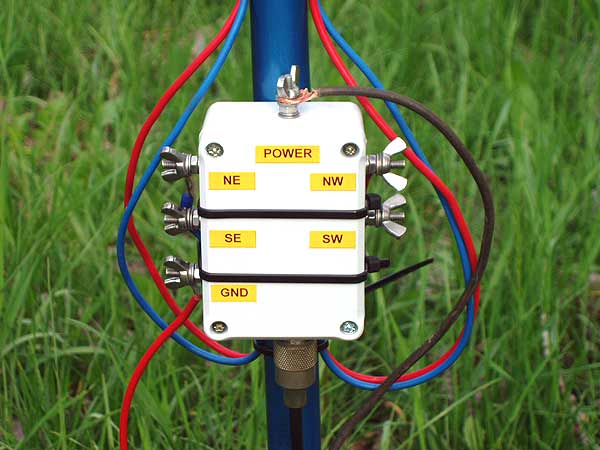

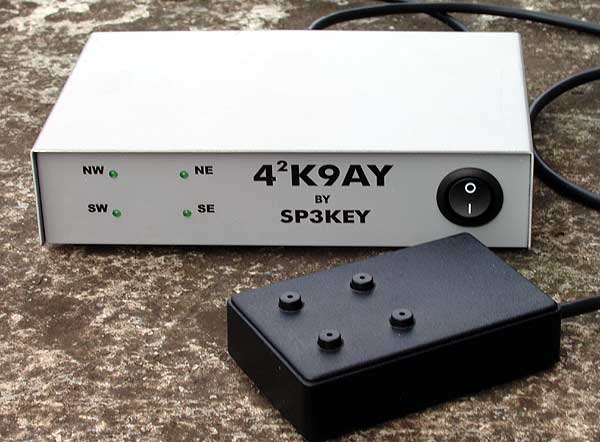

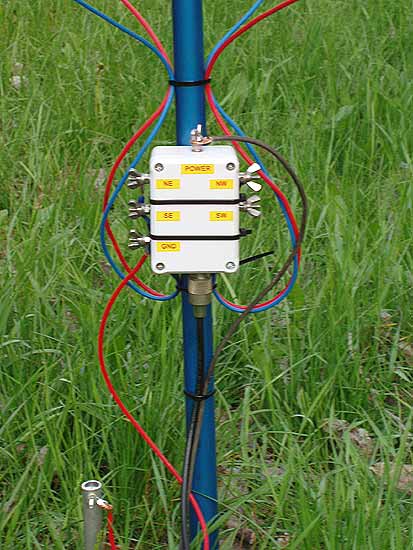

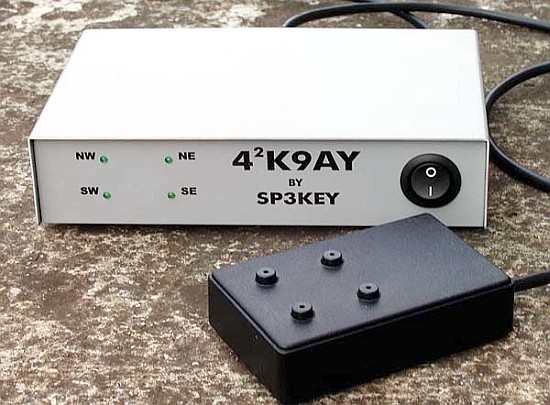

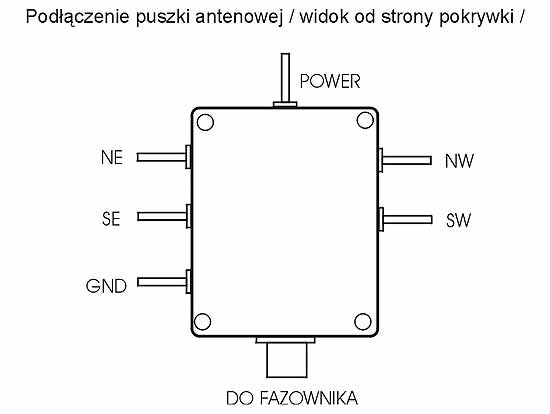

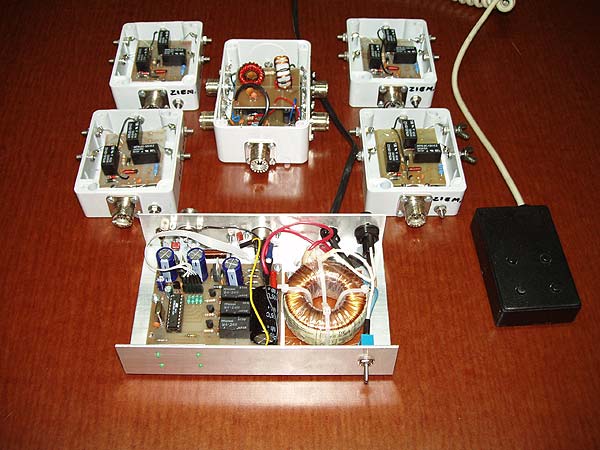

Trochę o kostrukcji. W antenie jest zastosowane 19 przekaźnikw. System przełączania jest po kablu koncentryczym. Jest to rozwiazanie idealne, brak możliwości pomyłek. Wszystkie śruby sa wykonane ze stali nierdzewnej, nakrętki typu motylek również stal nierdzewna. Nie widziałem schematu systemu przełączania ( mało mnie to interesuje ) ale w pudełuk przełączajacym widzę jakiś procesor oraz kwarc. Pracuje to bardzo dobrze. Pudełko przeprzełączajace ma 4 ledy oraz przełącznik off/on. Wybieranie kierunków jest wybierane z małego pulpitu który moze leżeć w dowolnym miejscu na biurku.

Co do pracy anteny tak jak już pisałem antena pracuje na dwóch pasmach a można powiedziec że na trzech ponieważ jest kierunkowość na 20 m ale w odwrotym kierunku. Na 80 mam 5 przałączanych verticali i te anteny używam również do odbioru. Porównując beverage do verticali wolę słuchać na verticalach ale są takie dni ze beverage jest lepsze. Pisze to żeby dać jakiś punkt odniesienia dla 4 x K9AY. Odnośnie 40 m nie miałem lepszej anteny odbiorczej, są przypadki ze tłumienie tyłu wychodzi mi ogromne. Miałem przypadek ze jakis F5 wychodził na plus 40dB a po przełączeniu na tył stwierdziłem brak śladu F5, kompletna cisza. Całe szczęście że jakiś UA9 zaczał wołać CQ DX. Na 80 m antena zachowuje się podobnie, stacje EU wycina wspaniale. Każdy zada pytanie czy to zastapi beverage? odpowiadam że nie, brakuje kątów zerowych.

Przez 3 dni słuchałe NL7Z długą drogą na 4 x K9AY, odbierałem ale miałbym problemy z QSO, przy verticalach mogłem robić qso. Ale pytanie co my porównujemy, antenę która kosztuje około 1.000 zł z anteną co kosztuje około 15.000 zł. Reasumując widzę tą antenę u siebie i będę ją miał w stałym zestawie. Rozwaliła mi się wizja sytemów odbiorczych jakie miałem ale będę to zmieniał. Bogdan gratuluję rozwiązania. Fazowanie K9AY nie jest nowym rozwiązaniem ale przesuwniki fazowe jakie zastosował RBR jest nowatorskie. Przesuniecie uzyskuje w dużym zakresie czestotliwości co pozwala na pracę anten w bardzo dużym zakresie czestotliwości. Co widzimy antena pracuje 80 m oraz 40 m..

Uważam że projekt jest dokończony i antenę mogę polecić z pełną odpowiedzialnością.

... " to jest jednak PRZEBÓJ sezonu wiosna-jesień i nie tylko."
