4 SQUARE K9AY - 160 M
Autor: SP3KEY TeamOd wczesnej wiosny 2005 roku w wielu QTH w SP zaczęto regularnie używać zestawu 4SQ K9AY na pasmo 80 metrów oraz jak się poźniej okazało - parametry anteny w pasmie 40 metrów były dla wszystkich zaskakujące - umożliwiając pracę również na 40 metrach.
Kierując się zasadą skalowania w antenach wiele osób pytało kiedy powstanie zestaw na pasmo 160 m oczekując w ten sposób anteny pracujcej równocześnie na 80 metrach.
W październiku Marek SQ3JPM dopracował szczegóły skrzynki fazującej na 160 metrów i pojechaliśmy w pole posłuchać jak to działa.
Przy rozstawie tyczek pod poszczególne K9AY 40 na 40 metrów oraz długościach pojedyńczej pętli 24 metry okazało się, że antena pracuje rewelacyjnie. Parametry na 80 metrach przeszły nasze najśmielsze oczekiwania.

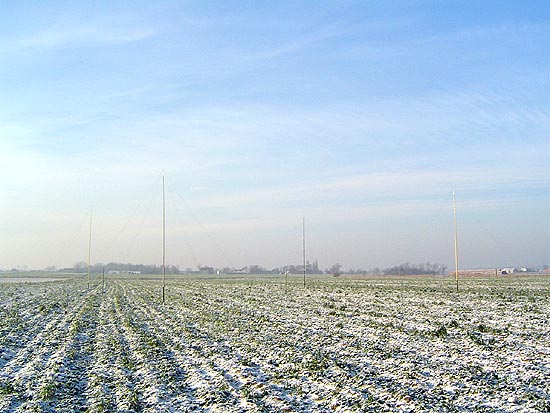

4SQ K9AY - 80M - CQWW CW 2005
SN3A owner Jurek SP3GEM
W części fonicznej CQWW Wiesiek SP6HEQ nadawał w paśmie 1.8 Mhz na dipolu a słuchał na zestawie 4 square K9AY. Wynik który osiągnął (drut na krzaku i namiastka PA) całkowicie nas zaskoczył. A opowieści o tym co słyszał i jak słyszał przewijają się w czasie klubowych spotkań do dzisiaj.
W listopadzie zrobiliśmy próbę powiększenia rozmiarów pętli ramki do długości 32 metrów. Tyczki w tym wypadku powiększyliśmy do wysokości 9 metrów.
Zysk w kierunku na 160 metrach powiększł się o kilka decybeli. Wrażenie, że antena jest jakby ciut za cicha całkowicie zniknęło. Fantastyczne parametry F/B na 80 metrach nie zostały pogorszone.
W tym roku Jurek SP3GEM przygotował stację SN3A do pracy na 80m CW w taki sposób, że mogłem na jednym radiu słuchać przy użyciu zestawu ośmiu Beverage a na drugim przy użyciu 4 SQ K9AY. Do tego oczywiście przełącznik audio : STEREO , RADIO 1 , RADIO 2 , sterowany z klawiatury WinTest-a i luksus pracy był rewelacyjny.
Od lewej: Tomek SP3DWQ, Marek SQ3JPM, Bogdan SP3RBR

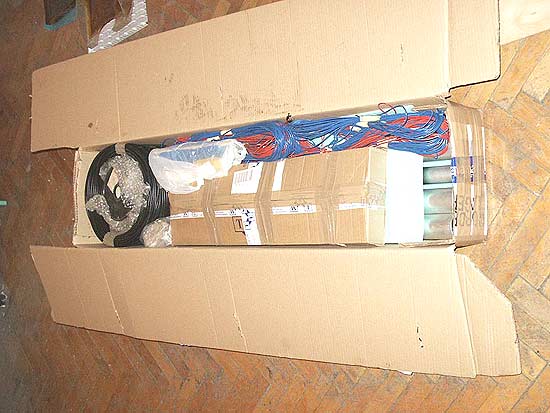

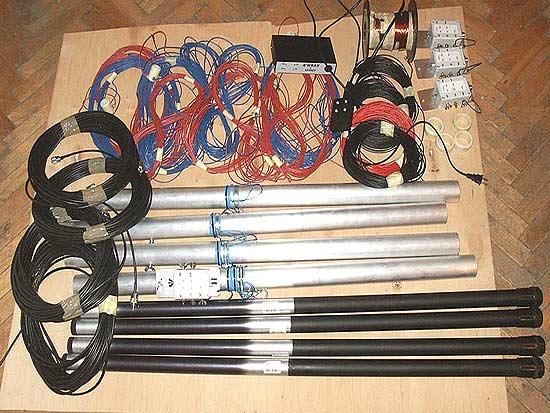

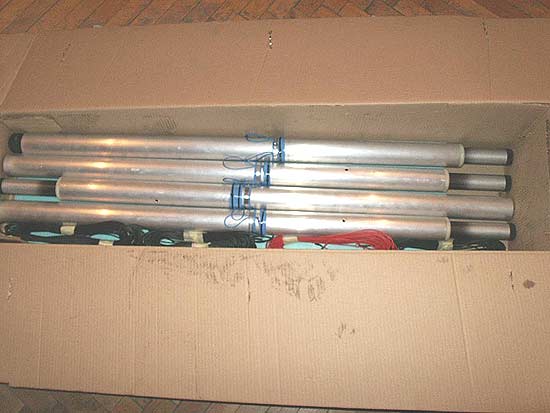

i ......... 20-to kilogramowa paczuszka
Wrażenia odbioru przestrzennego są wręcz nie do opisania. Największe wrażenie robiły krótkie zaniki sygnałów stacji z USA na Beverage a które były z pewnym opźnieniem odbierane na 4 SQ K9AY. Bywało też tak, że przy odbiorze np. znaku WB1ABC każda kolejna literka była odbierana przez inne ucho.
Mając więc wielomiesięczne doświadczenia w pracy na tej antenie odważyliśmy się przygotować Kompletny zestaw 4 SQ K9AY dla Roberta SP5XVY który spróbuje zamontować tą antenę w czasie ekspedycji na Piotra I w lutym 2006.
Napisałem spróbuję bo nie zapakowaliśmy do tego zestawu ZIEMI której nie ma tej wyspie oraz bezwietrznej pogody. Dostał tylko kilkaset metrów cienkiego drutu na ewentualne radiale.

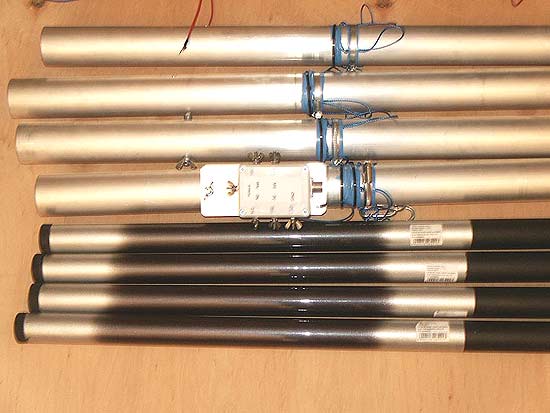

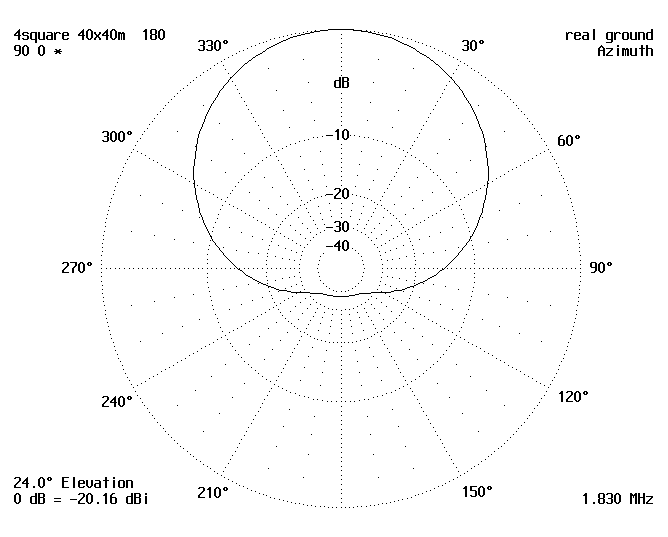

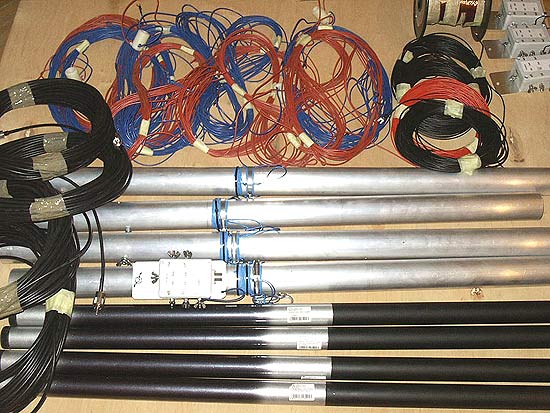

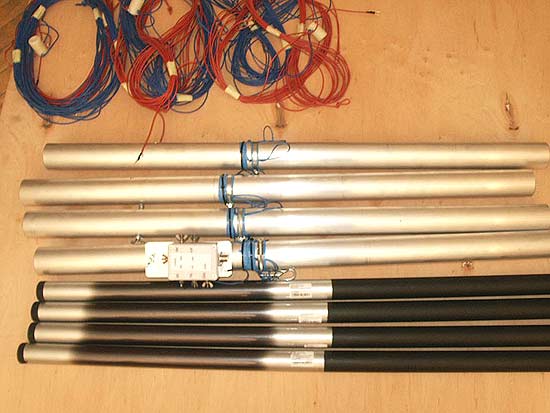

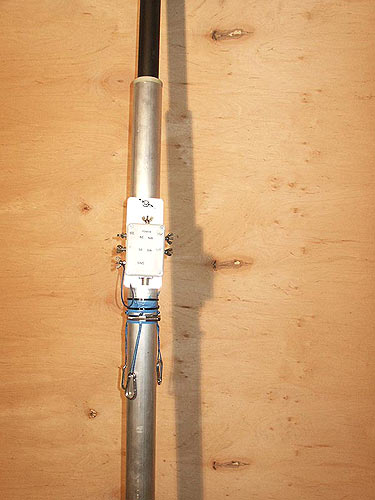

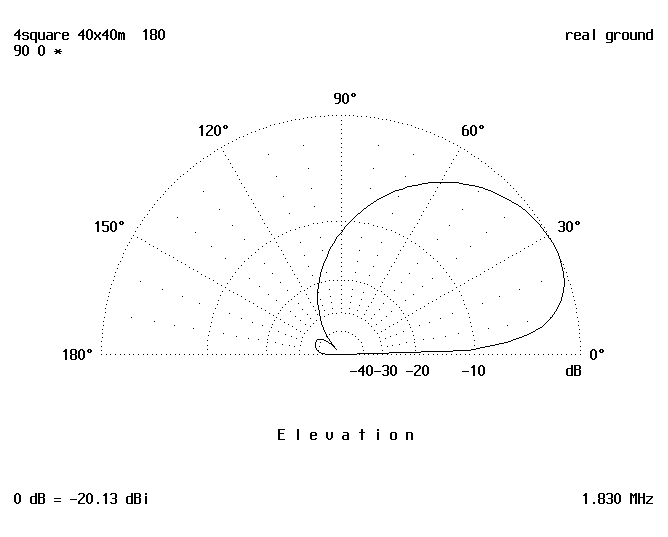

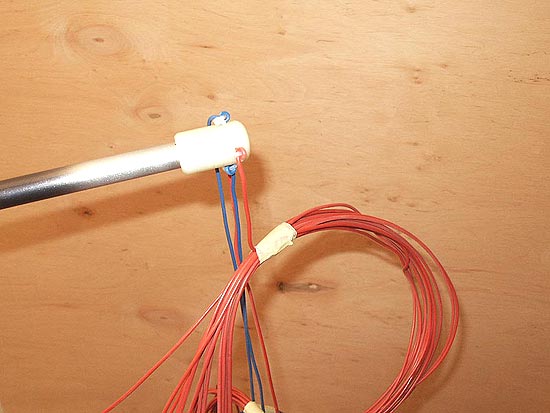

Kilka dni temu paczka poleciała do Punta Arenas w Chile. Charakterystyki zestawu 4 SQ K9AY i obrazki z akcji pakowania całości prezentujemy poniżej.
4 Square K9AY - jak to słychać (pliki MP3)
Nagrania przygotowane przez Staszka SP3HRN z CQWW CW 2005 z pasma 160 metrów utwierdzają nas w przekonaniu, że ten system naprawdę działa !!
- VY2ZM - CQWW CW 2005 - 1,8 Mhz - Sat 09:10 UTC
- FP/K8DD v SP5EWY - CQWW CW 2005 - 1,8 Mhz - Sat 03:23 UTC
- V26K - CQWW CW 2005 - how works cluster (HG6N) .... widać ale nie słychać
- K1TTT - CQWW CW 2005 - 1,8 Mhz - Sat 00:44 UTC
- VE1ZJ - CQWW CW 2005 - 1,8 Mhz - Sat 01:00 UTC
- W1AA & KC1XX - CQWW CW 2005 - 1,8 Mhz - Sat 01:08 UTC
- K1RX - CQWW CW 2005 - 1,8 Mhz - Sat 01:19 UTC
- W1ZT & N2NT - CQWW CW 2005 - 1,8 Mhz - Sat 01:30 UTC
- VO1TA - CQWW CW 2005 - 1,8 Mhz - Sat 01:34 UTC
- VO1FU - CQWW CW 2005 - 1,8 Mhz - Sat 01:39 UTC
- DJ6QT & VE1ZJ - CQWW CW 2005 - 1,8 Mhz - Sat 01:44 UTC
- R1MVC - CQWW CW 2005 - 1,8 Mhz - Sat 02:03 UTC
- IG9A - CQWW CW 2005 - 1,8 Mhz - Sat 02:21 UTC
- 3V5A & DP9A - CQWW CW 2005 - 1,8 Mhz - Sat 02:23 UTC
- K3OQF & LY7Z - CQWW CW 2005 - 1,8 Mhz - Sat 03:50 UTC
- K3JJG - CQWW CW 2005 - 1,8 Mhz - Sat 04:12 UTC
- PJ2T - CQWW CW 2005 - 1,8 Mhz - Sat 04:01 UTC
- DL4RCK & K2DM - CQWW CW 2005 - 1,8 Mhz - Sat 04:14 UTC
- K3LR - CQWW CW 2005 - 1,8 Mhz - Sat 4:19 UTC
- Who is calling? :-) - CQWW CW 2005 - 1,8 Mhz - Sat 04:27 UTC
- VE3ZI - CQWW CW 2005 - 1,8 Mhz - Sat 04:30 UTC
- VE1JF - CQWW CW 2005 - 1,8 Mhz - Sat 04:32 UTC
- K4RO - CQWW CW 2005 - 1,8 Mhz - Sat 04:35 UTC
- duet N2MM & WB9Z - CQWW CW 2005 - 1,8 Mhz - Sat 04:20 UTC
- trio W3BGN K3NM K4JLD - CQWW CW 2005 - 1,8 Mhz - Sat 04:45 UTC
- kwartet SN7Q SO2R IV3PRK P40L - CQWW CW 2005 - 1,8 Mhz - Sat 05:25 UTC
- K4UEE - CQWW CW 2005 - 1,8 Mhz - Sat 04:49 UTC
- K3CR - CQWW CW 2005 - 1,8 Mhz - Sat 05:27 UTC
- GD6IA & W3GH - CQWW CW 2005 - 1,8 Mhz - Sat 06:02 UTC
